１）【充填断熱と外張り断熱】
　木造住宅の断熱の正式な呼び方は[充填断熱]と[外張り断熱]であり、（内断熱）と（外断熱）と呼ぶのは誤りです。

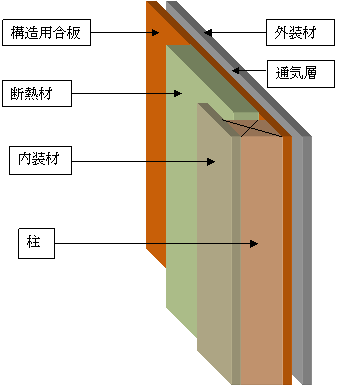

【充填断熱】 　充填断熱とは外壁と内壁の間に断熱材を充填する工法ですが、柱は断熱性能が劣るため,第４地域でレベル４に適合させるには１００倍発泡のウレタンでで７５㎜の厚さが必要です。 　 　湿気を通しやすい断熱材の場合は内装材と断熱材の間に防湿シートを入れ、断熱材の外気側に通気層が必要です。	【外張り断熱】 　外張り断熱とは板状の断熱材を外壁下地に打ち付ける工法です、建物を断熱材でスッポリ包む形になるので、柱も断熱材で覆われるため、充填断熱よりも断熱材は薄くて済みます。

2）【木造住宅の断熱の意味】

無断熱の室内の水蒸気圧に対する 露点温度の位置	充填断熱の室内の水蒸気圧に対する 露点温度の位置

外張り断熱の室内の水蒸気圧に対する 露点温度の位置 　木造住宅の断熱というのは室内の水蒸気圧が露点温度になる位置を（室内壁表面から断熱材の外気側に）変える働きと。 　室温が外気に移動する（外気温が室内に移動する）のを防ぐ働きの二つだけです。 　工法によってはそれ以外の働きを付加したものもありますが、断熱性能には関係ありません。 　つまり、結露（壁内結露も含む）がなく室内の温度が外気に逃げなければ、充填断熱でも外張り断熱でもどちらでもよいのです。 　体感・体験モデルハウス等により《空気がきれい》である事を宣伝している場合がありますが、断熱材には空気の清浄化作用はありません。 　 　《空気がきれい》なのは性能の良い換気装置を使用している事と高気密性による事があります。 　断熱をして露点温度の位置を変えても水蒸気が露点温度の位置まで届けばそこで内部結露します。 　断熱材の性質による施工上の留意点は異なりますが、基本的にはお施主様の求める断熱性能があれば断熱性能には断熱材の位置と材質は関係ありません。 　木造建築物の場合、断熱材の位置の違いによって建物の耐用年数に差が出ることはありません。 家の耐用年数に差が出るのは、断熱材の性質を無視した使い方をした時と湿気の処理の仕方を誤った時だけです。 　 　注　露点温度　；　湿気が結露に変わる温度

４）【ナミダダケ事件】	1970年代に北海道でおきたナミダダケ事件とは、オイルショックの時、灯油代節約のために断熱材を厚くしたら新築後2・3年で壁内結露が発生して(又は外壁から雨水が滲入して）、その水のために床下にナミダダケが大量発生し根太が腐り床が抜け落ちたり土台が腐ったりした事件です。 　このナミダダケ事件はRC造マンションの打ち込み内断熱の結露被害とともに多くの人の関心を呼び、建物の断熱の方法の重要性を認識させた事件でした。 　ナミダダケ事件の原因の一つに、湿気を透しやすい断熱材を使用したにも拘わらず、断熱材の室内側で湿気を止めることを怠ったために、室内の湿気が断熱材を通り抜け断熱材の外気側の露点温度の位置まで達したために、外壁に湿気が堰きとめられて断熱材と外壁の間で壁内結露が発生してしまったのです。
断熱材を使用すれば、断熱材の両側で温度差ができます、温度差ができれば水蒸気圧に差ができます、水蒸気圧に差ができれば水蒸気は絶対湿度の高い方から低い方へ流れるため、その途中で露点温度以下の冷温に出会えば壁内結露をおこします。

薄い断熱材の外壁からの漏水

ナミダダケ事件の別の原因として考えられるのが外壁からの雨水の滲入です。 　断熱性能を高くした住宅すべてにナミダダケが生えた訳ではないので、雨水の滲入も原因の一つに考えられます。 　無断熱の時や断熱材が薄いときは外壁と断熱材の間には空気層（隙間）が出来ます、そこに雨水が滲入しても隙間を伝わって雨水は下に流れて行ってしまいます。 　断熱材を厚くすると断熱材と外壁下地は密着するので、外壁から雨水が滲入すれば断熱材を湿潤させることになります、断熱材に入り込んだ水は乾燥しにくいのでいずれ土台や外壁下地の下の方の部分を腐らせることになります。 　充填断熱で高断熱にすることは技術的にはそれほど難しいものではありません、しかしながら通気層をなくした充填断熱は外壁から雨水が滲入しないようにする大きな気使いが必要です。 　通気層をなくして外壁下地とアスファルトフェルトを密着させると、外壁下地板とアスファルトフェルトの間で毛管現象が起きやすいので注意が必要です。 　外壁から雨水が滲みこんでいるのに気がつかなければ、地震になって倒壊するまで土台の腐巧に気がつかない事になります。

断熱材を厚くした時の漏水

写真は日本左官組合連合会機関紙（2012‐5‐6）に載っていた物です。 　関東地方で築6年の住宅だそうです、劣化の原因をモルタルの直貼り工法によるものとしていますが、写真を見ると上階の床裏と部屋の上部の壁の劣化がひどいようです。 　同じモルタル直貼り工法でもナミダダケ事件の被害は地盤面から1ｍ位の部分に被害が集中し、それより上は被害がありませんでした。 　劣化被害の状況が違えば別の原因も考えなければなりません、モルタルの直張り工法だけが原因と決めつけるのは早計です。

６）【調湿機能建材と結露】 　昔、北海道で、左官材の調湿機能で結露防止を試みたことがあったそうです。結果は左官材が含水してずり落ちたそうです。これは多分土壁の調湿機能を利用したものと思われます。 　結露が起きるのは相対湿度が１００％を超えたとき（飽和水蒸気圧を超えたとき）で、湿気の移動は相対湿度が１００％を超ていても空気中の水蒸気量（絶対湿度）の多い方から少ない方に移動します、この現象のため一度結露が起きると結露が結露を呼び結露が広がることがあります。 　この作用は調湿機能建材の中でも起きます、建材の外気側が露店温度以下になれば、建材の中で結露が起きて結露が結露を呼び土壁がずり落ちるほど含水してしまうのです。 　それでは、含水しても変形しない木材や漆喰の調湿機能を利用すれば結露防止はできるのでしょうか？ 　30℃の空気と２０℃の空気の 　水蒸気量（g/ ㎥)  30℃の空気の相対湿度と 水蒸気の量  １００％ 30.4g/ ㎥  ６５％  19.8g/ ㎥  20℃の空気の相対湿度と 　水蒸気の量  １００％ 17.3g/ ㎥  ６５％ 11.2 g/ ㎥  左の表は気温30℃と20℃のときの空気の水蒸気量です。 　調湿建材で出来た部屋の室温が30℃で湿度が６５％の部屋があったとします。その時の室内の水蒸気量は1立方メートル当たり19.8ｇです。調湿建材の中にも同じ湿度の水蒸気が吸湿されています。 　この部屋の室温が２０℃に下がれば、２０℃の空気は17.3g/ ㎥しか水蒸気を含むことはできないので19.8－17.3＝2.5となり2.5g/ ㎥の水蒸気が結露水になります。 　調湿建材の中に吸湿されていた水蒸気も、接している空気の水蒸気量が17.3g/ ㎥ に下がったので、2.5g/ ㎥だけ、接している空気の中に排出されます。 　接している空気はすでに飽和水蒸気圧に達しているので、排出された水蒸気はそのまま結露水になります。 　以上から調湿機能だけでは結露防止はできないことが判ります。 　結露防止に必要なのは調湿機能ではなく、防湿機能と断熱機能です。 　  　 　建材の調湿機能というのは室内の空気だけに作用するのではありません、裏側にも作用します。 　建材の厚みや形状、下地の素材などにもよりますが、室内と壁体内の空気に水蒸気量の差があれば、多湿の室内側で吸湿した水蒸気を壁体内の低湿な空気に排湿します。 　調湿建材の裏側に、防湿処理、又は透湿率の低い部材を面接着すれば、調湿建材は結露防止を助けます。 　そのためには 調湿建材が露店温度以下にならないようにすること。 調湿建材の裏側に湿気が行かないようにすること。 　調湿建材だけでは結露防止はできませんが、多すぎる湿気は吸湿し、乾燥してくれば排湿されて住みよい空気になります。 　さらに漆喰は長期にわたってホルムアルデヒドを吸着することが証明されていますし、木材は多くのＶＯＣ成分を吸着します。 　木材は広い音域の音を吸音することで、コンクリートや鉄に無い、やわらかな感じの空気にすることが証明されています。 　それらの作用で調湿建材は、室内を健康的で体にやさしく、ストレスの起きにくい空気にします。
